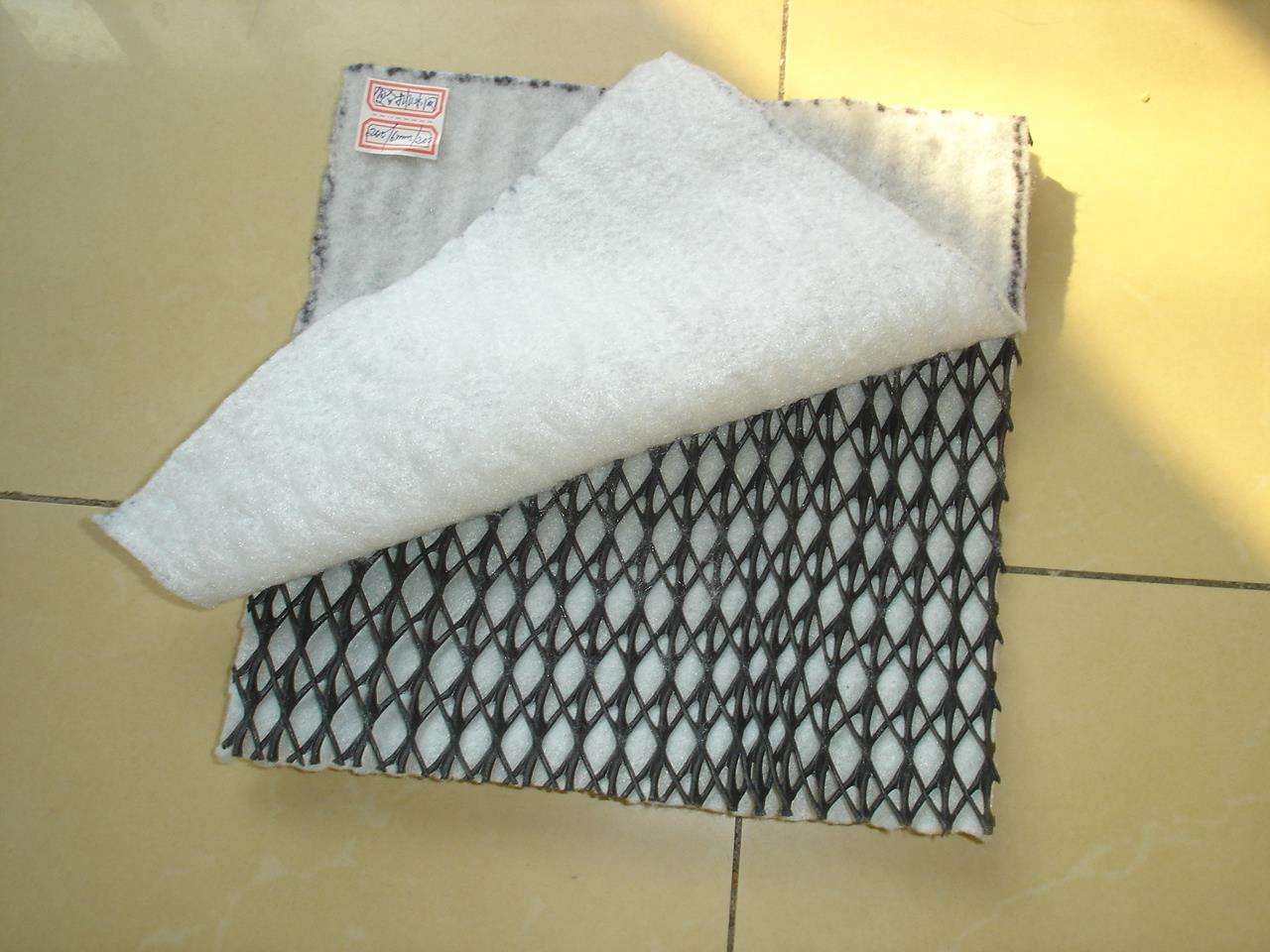

工程對復合排水網(wǎng)和排水網(wǎng)芯伸長率的要求
由于土工布和排水網(wǎng)芯二者拉伸性能和機理的差異，使復合體的拉伸強度不能很好的同步疊加，在復合體拉伸直至材料全部斷裂過程中，拉伸曲線呈現(xiàn)典型的三階段特點，出現(xiàn)拉力“雙峰值”的現(xiàn)象;且2個拉力峰值幾乎完全是各自單獨拉伸時的拉伸強度值，對復合體拉伸強度的提高不明顯;土工布和排水網(wǎng)芯結構、規(guī)格質量的差異，使復合排水網(wǎng)拉伸試驗呈現(xiàn)出3種典型的性態(tài)，雖然最終拉伸斷裂強度均滿足相應的技術指標要求，但產品質量差異較大，如果選擇不合適，將難以達到預期的導排效果。
只有明確了拉力雙峰值選取的唯一性，才能解決工程界這一長期爭議。該復合排水網(wǎng)在拉伸試驗時，土工布和排水網(wǎng)芯二者中任意一種材料先被拉斷，就認為該復合材料已斷裂失效。為達到這一目的，可以通過以下2種途徑解決:復合材料生產前，先對土工布和排水網(wǎng)芯進行拉伸試驗，選取拉伸斷裂伸長率相近的兩種材料復合，實現(xiàn)二者拉伸性能的同步疊加，避免出現(xiàn)拉力雙峰值;通過對伸長率的要求，來彌補其復合后抗拉性能不能較好疊加的不足，保證選取第一拉力峰值為拉伸強度，實現(xiàn)拉力選取的唯一性。
由于土工布和排水網(wǎng)芯材料性能的差異，使復合排水網(wǎng)拉伸曲線呈現(xiàn)三階段的變化特點，出現(xiàn)不同伸長率下的拉力雙峰值，造成工程界在選取拉伸強度時意見有分歧，若結果選擇不當，將難以達到預期的導排效果，有安全隱患。
拉伸試驗中，第一拉力峰值出現(xiàn)(排水網(wǎng)芯拉斷)后，復合排水網(wǎng)的導排功能就已經(jīng)失效，應將此時的強度認定為最終的拉伸斷裂強度，簡單可行的措施是對復合體拉伸最大力伸長率進行規(guī)定，如10%～30%或≤30%。
工程實際中，復合排水網(wǎng)是整體協(xié)同受力，建議增加對復合排水網(wǎng)和排水網(wǎng)芯橫向拉伸強度和伸長率的要求。
首頁
電話
QQ
聯(lián)系
