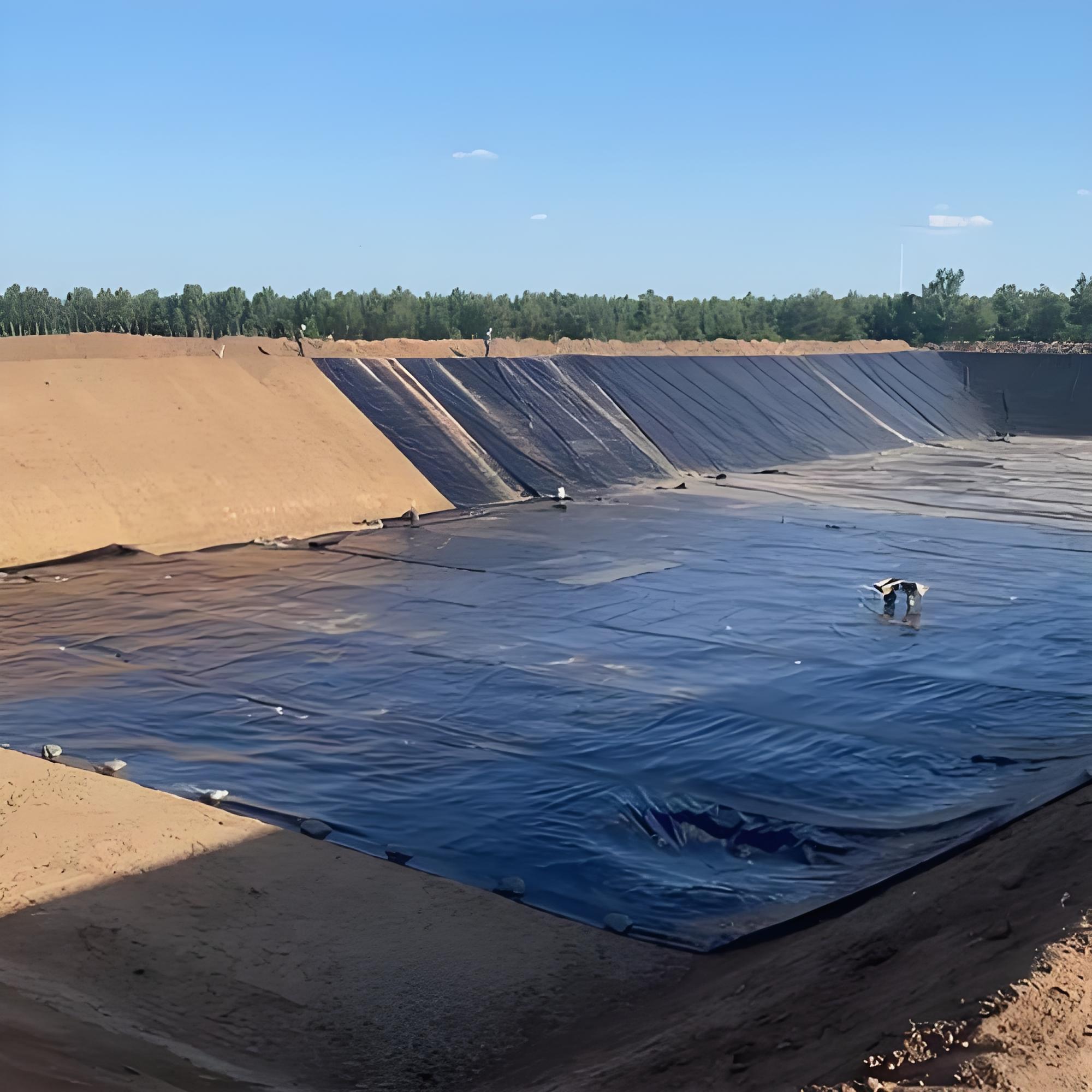

一、雙縫熱熔焊接技術(shù)要點

1. 設(shè)備預(yù)熱與參數(shù)校準(zhǔn) ? 啟動焊機后需持續(xù)監(jiān)測溫控儀表，確保熱熔板溫度穩(wěn)定在設(shè)定區(qū)間（建議180-220℃） ? 搭接尺寸需精確控制在50±2mm范圍內(nèi)，入膜動作需在30秒內(nèi)完成以保證熔融狀態(tài)。

2. 施焊過程控制 ? 實施動態(tài)質(zhì)量監(jiān)控：司焊員需每5米檢查焊縫熔合寬度（標(biāo)準(zhǔn)值≥3mm） ? 采用激光水平儀實時檢測焊縫平直度，偏差超過5mm時立即啟動地面預(yù)處理程序。

3. 安全與規(guī)范管理 ? 嚴(yán)格執(zhí)行電壓波動警戒制度（220±11V），配備UPS不間斷電源保障 ? 人員資質(zhì)要求：中級焊工（≥9萬㎡施工量）需擔(dān)任主操作，初級焊工（≥9千㎡）僅限輔助作業(yè)。

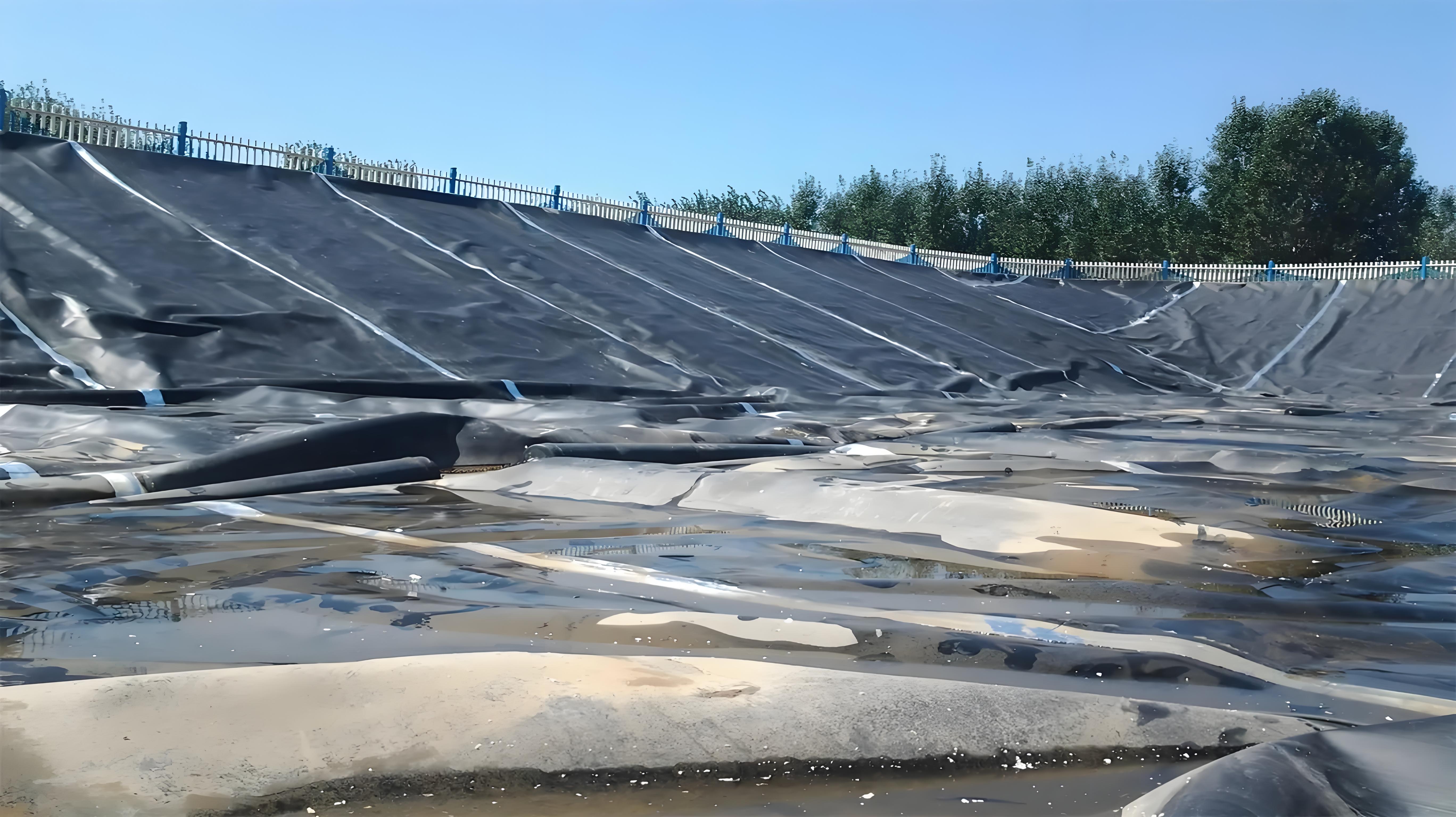

二、擠壓熔焊工藝標(biāo)準(zhǔn)

1. 試焊驗證流程 ? 制作300×600mm標(biāo)準(zhǔn)試件，進行剪切強度（≥20N/mm2）和剝離強度（≥7N/mm）雙指標(biāo)測試 ? 建立參數(shù)數(shù)據(jù)庫：記錄不同溫度（5℃增量）下的焊接速度（1.2-1.8m/min）、壓力（0.3-0.5MPa）等參數(shù)。

2. 施工工藝控制 ? 焊縫厚度控制：中心厚度需達墊襯厚度的2.5倍且≥3mm ? 中斷處理規(guī)范：采用階梯式降溫法（降溫速率≤5℃/min），續(xù)接時需進行50mm冷打磨處理。

3. 團隊協(xié)作機制 ? 3-4人作業(yè)單元配置：1名主焊工+1名質(zhì)量監(jiān)督員+1-2名輔助人員 ? 資質(zhì)要求：主焊工需具備≥9萬㎡防滲膜焊接經(jīng)驗，初級工僅限輔助操作。

三、高溫環(huán)境特殊防護

1. 設(shè)備冷卻系統(tǒng)優(yōu)化 ? 配置強制風(fēng)冷裝置（風(fēng)速≥2m/s） ? 建立溫度監(jiān)測點（每50㎡設(shè)置1個測溫點）。

2. 人員防護措施 ? 實施輪班作業(yè)制度（單次作業(yè)≤45分鐘） ? 配備防輻射服（UPF50+）和智能溫控面罩。
