防滲土工膜防滲斜墻的設計要點及施工方法
一、確定鋪設方向的原則。
在土工膜防滲斜墻設計中，應注重土工膜鋪設方向的確定，應根據最短接縫原則，大拉力方向的少接縫原則進行設計。所稱最短接縫原則，是指沿壩軸方向，如較長、較矮的堤壩，沿壩體軸向，進行低壩土工膜展鋪，由此可采用較長的土工膜卷材進行展鋪施工，高壩則應從壩頂至壩底，進行土工膜展鋪，以保證接縫最??；要求保證接縫抗拉強度能達到母材的80%，因此接縫應盡量避免設在壩體拉伸方向，以保證拉伸方向與土工膜縱向平行。對于高土石壩，由于壩坡方向受力較大，應沿上下方向展開土工膜。對具有良好地質條件的防洪堤或低壩，應進行針對性計算，如順坡接力較小時，應遵循最短接縫原則，這樣可避免在拉力大的方向上設置接縫。
二、具體的設計和施工要點。

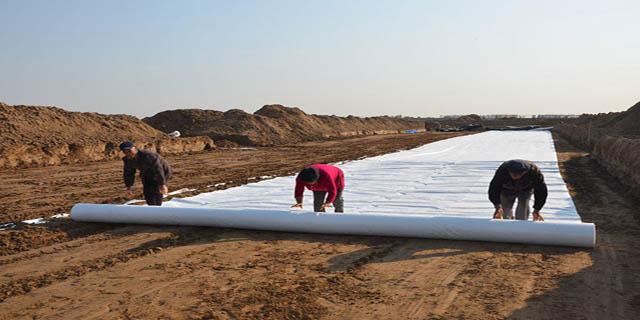

近幾年來，PE復合土工膜廣泛應用于土工膜防滲斜墻，具有平面排水性能好，防滲性能好的特點，但由于PE復合土工膜較薄，為了避免接縫漏水或漏水，必須進行針對性的設計。就低壩而言，PE復合土工膜施工一般采用水平鋪蓋，需要有針對性地開挖趾板槽，對于兩岸有較厚粘性土的地區，則需要進行土槽開挖，通常將深度、寬度分別控制在1.5m和2.0m，從而在回填的粘性土中設置光膜彎頭，保證PE復合土工膜與粘土緊密結合，需層層夯實。鋪墊布置時，豎向橫向接縫應錯開成T字縫，且無十字縫；對于壩基覆蓋層較薄的低壩，首先挖取兩岸趾板槽，然后挖取趾板底至基巖。例如土石壩上游坡面鋪PE復合土工膜時，需用混凝土趾板澆筑底面，而趾板槽開挖入巖基時，需沿壩坡底輪廓線進行澆筑，然后澆注混凝土。PE復合土工膜需沿趾板線沿趾板線埋沒，具體埋設方式需從河床趾板到岸坡趾板延伸，并在趾板混凝土中澆筑留邊的光膜，一般光膜寬度應控制在210mm左右，這樣可以曲折地澆筑；壩坡趾板鋪設時，需注意錨固槽或趾板的開挖完成情況，這樣沿趾板或錨固槽縱向澆筑PE復合土工膜時，需要根據錨固槽或混凝土內的錨固槽完成澆埋施工。對壩心復合土工膜進行拼接時，需露出半邊，并隨之檢查壩面是否有大塊尖棱石，密實度和平整度是否符合要求，通過檢查后方可進行PE復合土工膜的鋪裝，基于實際情況的PE復合土工膜裁減也不可忽視，以更好地滿足粘接和焊接需要，同時應注意溫度收縮和壩體變形帶來的影響。敷設完畢、接合好后，護坡應在48h內完成，必要時可采用遮蓋的方式保護施工質量，作業人員和檢驗人員必須穿軟底鞋，不準吸煙。
