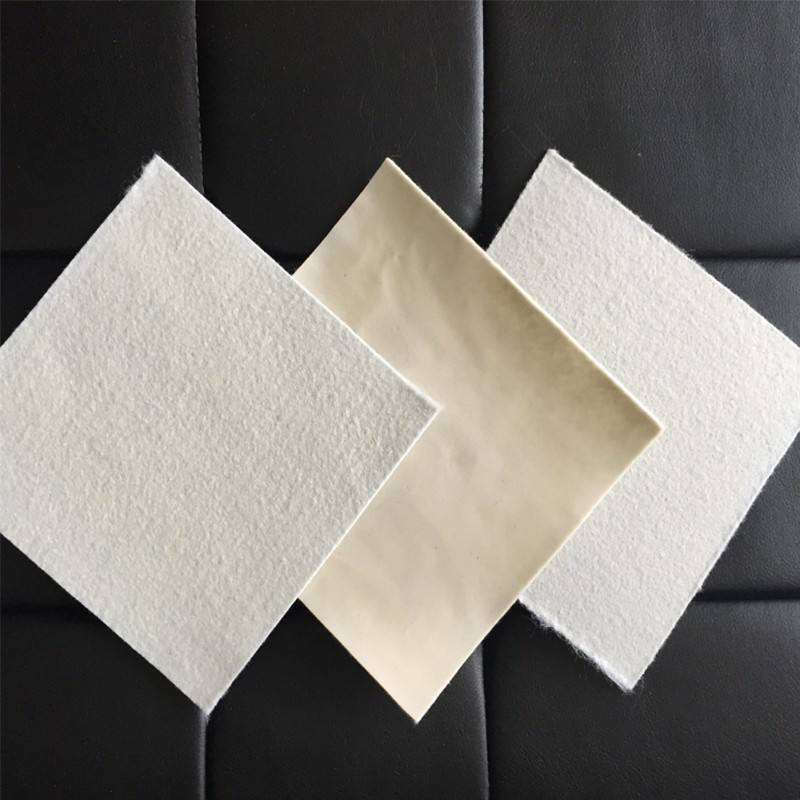

復(fù)合土工膜在溫度的影響下，其基本力學(xué)性能有明顯變化，在施工過程中，復(fù)合土工膜施工時可能處于暴曬或極炎熱的氣候條件下進(jìn)行，使得土工膜在施工或工作條件下溫度變化較大。

從試驗結(jié)果可以得出，隨著試驗溫度的增加，界面摩擦角均呈現(xiàn)降低的趨勢，摩擦系數(shù)不斷降低，在試驗溫度為60℃時，摩擦系數(shù)降低較大，溫度升高至60℃時，塑膜－砂漿試塊界面摩擦角降低4.3°，布－砂漿試塊界面摩擦角降低3.1°，塑膜－砂礫石界面摩擦角降低4.7°，布－砂礫石界面摩擦角降低4.2°，降低均較明顯。

溫度低于40℃時，溫度對界面摩擦角影響相對較小，溫度高于40℃時，界面摩擦角降低較快;試驗溫度對四種界面摩擦角的影響速率幾乎相同，在低于40℃時，試驗溫度每升高10℃，摩擦角降低約0.7°，當(dāng)溫度高于40℃時，試驗溫度每升高10℃，摩擦角降低約1.3°。

試驗溫度的增加使得界面摩擦角降低明顯，在界面摩擦角的確定中，應(yīng)充分考慮工程區(qū)的最大環(huán)境溫度，采用對工程穩(wěn)定性最為不利的溫度為試驗溫度，進(jìn)行界面直剪摩擦試驗，增加壩坡，對壩體安全穩(wěn)定的設(shè)計有較好的工程意義。
