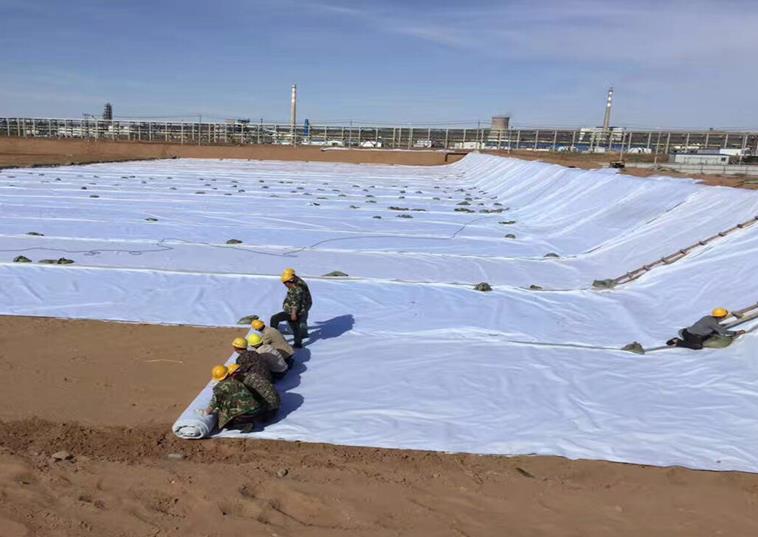

復合土工膜施工質(zhì)量控制要點是進場原材料質(zhì)量控制、施工過程控制、施工完質(zhì)量檢測。

㈠原材料質(zhì)量控制 進場的土工膜必須有廠家提供的合格證書、性能及特性指標和使用說明書，使用前應進行抽樣復檢。

復合土工膜外觀上不允許有針眼、疵點和厚薄不均現(xiàn)象；土工布不允許有裂口、孔洞、裂紋或者退化變質(zhì)等材料。在運輸過程中和運抵工地后應妥善保存，避免風吹日曬，盡量減少周轉(zhuǎn)次數(shù)。

㈡施工過程控制 主要是加強土工膜焊縫質(zhì)量檢測，檢測方法有目測法和現(xiàn)場檢漏。一是目測法：復合土工膜焊接好后，觀察有無漏接，接縫是否燙損，有無褶皺，是否拼接均勻等。二是現(xiàn)場檢漏：采用充氣法對全部焊縫進行檢測，焊縫為雙條，兩條之間留有約10厘米的空腔，將待測段兩端封死，插入氣針，充氣至0.05兆帕～0.20兆帕，靜觀0.5分鐘，觀察真空表，如氣壓無下降，表明不漏，焊縫合格，否則要查找原因及時修補。

㈢施工完質(zhì)量檢測 施工完質(zhì)量檢測主要是抽樣檢測，施工中應每1000平方米取一試件，做焊接拉伸強度試驗，要求強度不低于母材，且試樣斷裂不得在接縫處，否則接縫質(zhì)量不合格。
