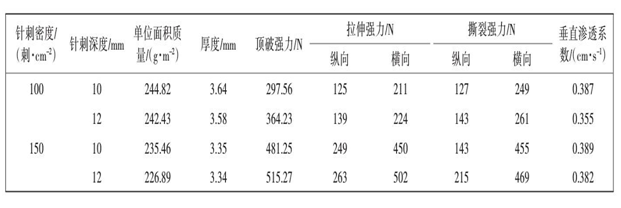

我們對250g/m2的寬幅短纖針刺土工布為例，分別設(shè)置針刺密度為 100刺/cm2和150刺/cm2、針刺深度為10mm和12mm2種不同工藝參數(shù)，對產(chǎn)品的定量、厚度、頂破強力、拉伸斷裂強力、撕裂強力以及透水性等6項指標(biāo)進行測試。
單位面積質(zhì)量的測定的要求測定非織造布的單位面積質(zhì)量。測試土工布厚度的儀器為 YG（B）141D 型織物厚度儀。頂破強力測試采用 YG031D 型頂破強力機，測試以球形頂桿垂直于試樣平面的方向頂壓試樣，直至其破壞的過程中的力量。斷裂強力和斷裂伸長率的測定（抓樣法）》要求測定非織造布的拉伸斷裂強力，試驗儀器為YG065 型電子織物強力試驗儀。土工布梯形法撕破強力試驗方法的規(guī)定，使用2S等速伸長型強力機（CRT）測試。采用FY020型土工布垂直透水測試儀進行垂直滲透系數(shù)的測試。 針刺密度越大，針刺深度越大，產(chǎn)品的定量越小，厚度越小。 這是由于針刺時刺針帶著纖維網(wǎng)表層的纖維垂直進入纖維網(wǎng)內(nèi)層，纖維之間相互鎖合，纖維網(wǎng)受針刺壓力變形擴散， 同時在前進中又受到牽伸，從而使纖網(wǎng)厚度下降，樣品定量減小。 針刺密度越大，針刺深度越大，產(chǎn)品的頂破強力、拉伸斷裂強力、撕裂強力均越大。 這是因為當(dāng)針刺密度加大或針刺深度加大時，垂直插入纖維網(wǎng)的纖維增多，使纖維網(wǎng)的結(jié)合牢度增強。 但當(dāng)針刺密度過大、針刺深度過大時，由于在針刺時造成的纖維損傷程度增加，將導(dǎo)致產(chǎn)品的頂破強力、拉伸斷裂強力和撕裂強力的降低。 針刺密度越大，產(chǎn)品的垂直滲透系數(shù)越大；針刺深度越大，垂直滲透系數(shù)越小，但變化不是很大。 當(dāng)針刺深度不變加大針刺密度時，由于纖維網(wǎng)在垂直方向上的針刺孔變多，垂直方向的纖維也變多，使得在垂直方向上水的滲透阻力減小， 但當(dāng)針刺密度不變，針刺深度變大時，由于纖維網(wǎng)變的密實，使水的滲透阻力加大。
