PE土工膜焊接后應該檢測哪些部位質量

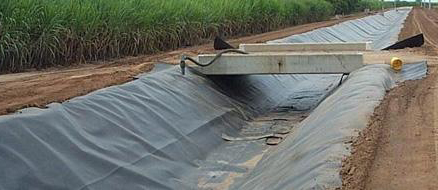

土工膜焊接后,應該檢驗如下部位的質量:所有焊縫;焊縫的節(jié)點;破損的部位;漏焊和虛焊的補焊位置;此外還應該對前次檢驗未合格接著進行補焊處理?，F(xiàn)場檢測采用的方法和設備應滿足如下方面的要求:通過充氣法對雙焊縫進行檢測,利用氣壓儀檢測設備測定是否滿足壓力要求;通過真空罐法對單焊縫進行檢測,可利用真空檢測儀檢測,也可以根據(jù)實際情況而選擇電火花法。
焊縫質量應符合下列要求:在此過程中應該控制相應的雙縫焊的充氣長度在合理范圍內,且小于六十米,按照相關規(guī)定,雙焊縫間的充氣壓力達到0.12兆帕,一分鐘內沒有明顯的壓力降低情況,之后則打開遠端封堵后壓力有明顯地下降,則可判斷出符合要求。而在壓力達到0.12兆帕的情況下,保存一分鐘壓力沒有明顯的降低,而遠端封堵打開之后仍沒有明顯下降,則需用真空壓力法進行進一步的檢查,確保不出現(xiàn)問題。其他焊縫,如單焊縫“T”節(jié)點應以2500平方厘米方格區(qū)域,采取真空檢測方式逐漸覆蓋檢查,如真空壓力大于0.005兆帕,保持30秒,檢測發(fā)現(xiàn)不起泡在,就認為滿足要求。單焊縫還有一種試驗檢測方式,即火花試驗檢測,在沒有發(fā)現(xiàn)金屬刷間的火花時,則判斷為合格。
室內試驗:在此檢驗過程中焊縫抗拉強度應比母材強度高?，F(xiàn)場檢測規(guī)定如下:全部的檢測完畢后,接著對所有的充氣打壓穿孔采用擠壓焊接法進行修補處理。標記質檢不符合要求情況并進行修復處理。接縫有虛焊、漏焊的地方需要及時地補焊,然后依據(jù)相應的方法進行檢測。質量檢驗應該隨施工進展進行,檢驗不合格不得進行下道工序。
首頁
電話
QQ
聯(lián)系
