隨著現(xiàn)代工程技術(shù)的迭代升級，防滲工程已成為環(huán)境保護、水利建設(shè)、垃圾填埋場及污水處理等領(lǐng)域的 “安全底線”。高密度聚乙烯（HDPE）土工膜憑借卓越的抗?jié)B透性、耐酸堿腐蝕、高機械強度及長效耐老化性，成為各類防滲工程的首選材料 —— 它不僅能強效阻隔液體與氣體滲透，更能在復(fù)雜地質(zhì)環(huán)境中保持?jǐn)?shù)十年穩(wěn)定性能，如同給工程穿上 “無縫防護衣”，其不可替代的作用已在千余項國家重點工程中得到驗證。

然而，HDPE 土工膜的防滲效果并非僅依賴材料本身，焊接質(zhì)量與安裝工藝堪稱 “生命線”。焊接作為施工核心環(huán)節(jié)，直接決定整體防滲系統(tǒng)的可靠性：雙縫熱合焊接適用于大面積鋪設(shè)，焊縫強度可達母材的 80% 以上；單縫擠壓焊接則針對特殊部位精準(zhǔn)作業(yè)，兩種工藝需根據(jù)場景科學(xué)選用。在邊坡交匯處、管道貫穿處等關(guān)鍵節(jié)點，需采用 “扇形鋪設(shè)法”“圓弧過渡處理” 等專項技術(shù)，陰陽角處圓弧半徑不小于 50cm，避免膜面出現(xiàn) “懸空”“起鼓” 等隱患，必要時增焊雙層膜體強化防護。同時，環(huán)境因素不可忽視：施工溫度需控制在 5-40℃，低溫時需對基底保溫，高溫時段避開正午作業(yè)，風(fēng)力超 4 級或雨天需暫停施工，這些細(xì)節(jié)直接影響焊縫密實性。

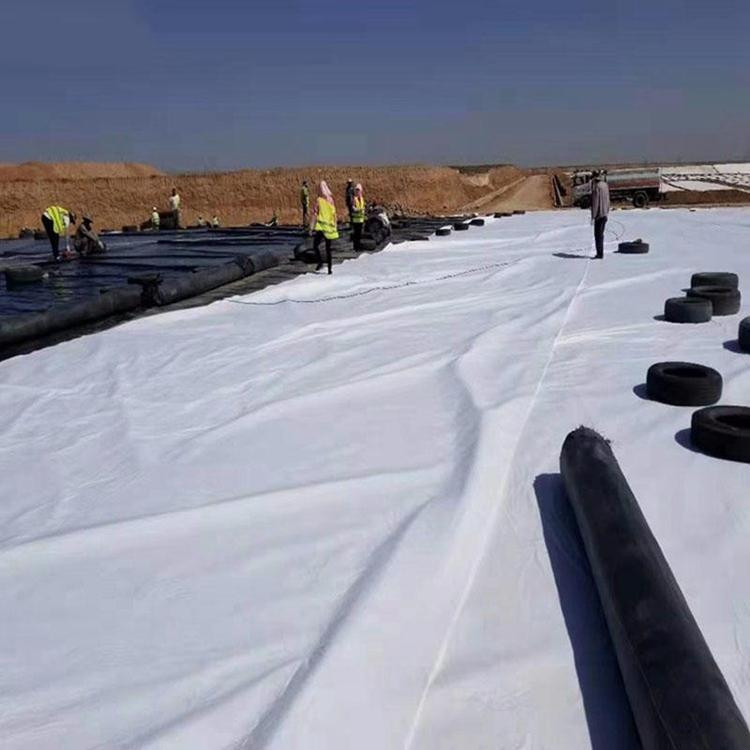

從材料特性到施工落地，HDPE 土工膜的應(yīng)用需把控全流程要點：鋪設(shè)前基面需達到 “無尖銳雜物、壓實度≥95%、平整度誤差 ±2cm/m2” 標(biāo)準(zhǔn)；鋪設(shè)時預(yù)留 1.5% 松弛度，搭接寬度雙縫焊≥10cm、單縫焊≥15cm，相鄰縱向接縫錯開 1m 以上；焊接時精準(zhǔn)控制溫度（180-250℃）、速度（0.8-2.0m/min）與壓力參數(shù)，焊后通過氣壓檢測（0.15MPa 保壓 5min 無壓降）、真空檢測等無損手段排查漏點，破壞性試驗需滿足 “膜體斷裂而焊縫不開” 的嚴(yán)苛要求。通過系統(tǒng)化質(zhì)量控制，可確保膜面平整貼合、焊縫密閉牢固，最終實現(xiàn)防滲工程的長期穩(wěn)定與可靠運行，為同類項目提供技術(shù)參考。
