整個防滲結構可靠性保障的關鍵控制點是？

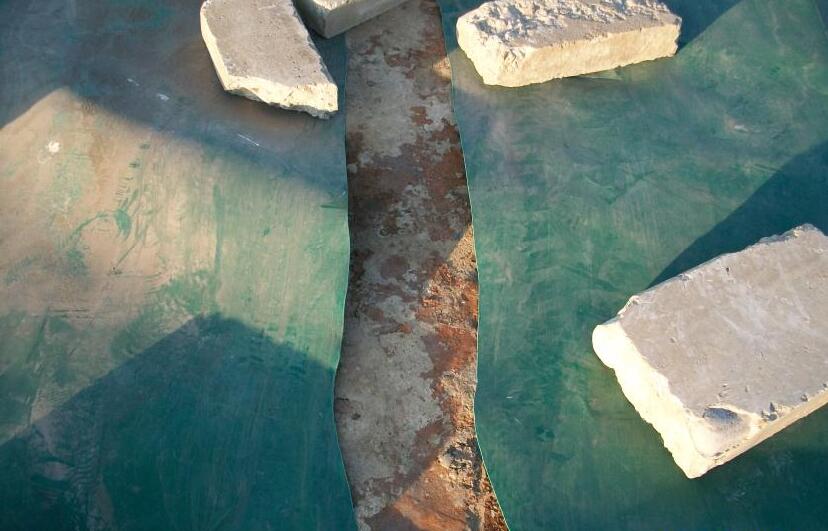

土工膜是一類由高分子聚合物制成的工程防滲材料，已經廣泛應用于防滲工程當中。其在防洪搶險工程中的大量應用及其成效，引起了廣大工程技術人員的高度重視。在工程中，土工膜焊接質量與焊縫力學性能是整個防滲結構可靠性保障的關鍵控制點。
土工膜拼接采用自動爬行焊接機熱熔焊接，由于焊接時氣溫會有變化，因此根據(jù)氣溫和焊接面情況對焊接溫度和焊接機行走速度隨時進行調整。本次試驗焊縫制作時溫度控制在250~450℃，行走速度控制在2~2.5m/min范圍內。焊接過程和焊接后2h內焊接面不承受任何拉力，防止焊接面移動錯位。
土工膜焊縫剪切試驗基本等同于拉伸試驗，為便于與焊縫強度的比較，本文在對土工膜原材拉伸亦采用條帶拉伸，寬度為50mm，把試樣兩端用夾具固定，夾持長度為100mm，以50mm/min的速率進行拉伸直到破壞，繪制應力-應變曲線，分別記錄土工膜焊縫的屈服強度及屈服伸長率、斷裂強度及斷裂伸長率，并做5組試樣，求平均值。和拉伸試驗不同的是土工膜焊縫剪切試驗只是夾持中間含有土工膜焊縫，主要區(qū)別在于要觀察和記錄試樣的破壞現(xiàn)場，比如原材斷裂、焊縫滑脫。
首頁
電話
QQ
聯(lián)系
