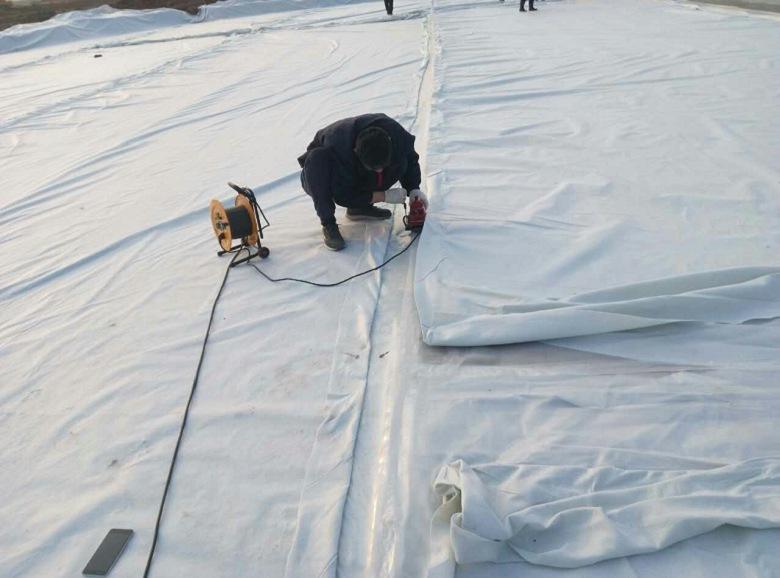

PE復合土工膜接縫采用焊接縫合法
接縫抗拉強度遠遠低于復合母材的抗拉強度,達不到應用技術規(guī)范中不低于母材強度80%的技術要求。其原因一方面是PE膜在焊接的過程中膜被加熱熔化、加壓粘合,膜變薄甚至老化,會造成膜焊接處抗拉強度降低;另一方面為了滿足焊接的需要,接縫處的膜與無紡布分離,接縫焊接縫合后,膜布分離,拉伸時膜緊布松,膜布變形不同步,抗拉強度低。強度較低的接縫成為復合土工膜防滲系統(tǒng)中的一個薄弱部位。當復合土工膜在土體中防滲時,強度薄弱的接縫,一方面降低了其對土體的整體加固作用,另一方面接縫處在懸空時易被水壓頂破或土體變形所拉破,降低了其整體防滲能力。
從目前PE復合土工膜推廣的情況來看,膜厚.02~03mm的PE復合土工膜占70%以上,采用焊接法不僅接縫強度低,而且現(xiàn)場焊接難度大,質量無保證。KS膠粘劑粘結接縫試驗結果看出,接縫拉伸時斷裂均發(fā)生在接縫附近的母材上,接縫的強度均達到母材強度的os%以上,達到了施工技術規(guī)范要求。
從接縫方法接縫強度測得的結果來看,復合土工膜施工時可采用焊接和粘結相結合的方法,但必須確保焊縫質量,不得有缺陷。
在接縫試驗研究中,采用土工膜抗?jié)B性的試驗方法,測定了膜與膜用KS膠粘結后的抗?jié)B性能。膜與膜粘接寬度5cm,測得接縫滲透系數(shù)為3.5x10-12cm/sec,與母材相同,說明接縫止水效果比較理想,主要是KS膠無揮發(fā)性溶劑,粘結層密實的緣故。
首頁
電話
QQ
聯(lián)系
