焊接機(jī)什么溫度可有效保證焊接質(zhì)量
土工膜接縫熱熔焊接采用土工膜焊接機(jī)焊接。每天施工前先做工藝試驗(yàn),以確定當(dāng)天焊機(jī)的溫度和速度。溫度過(guò)高或過(guò)低都不行。施工時(shí)應(yīng)根據(jù)天氣情況適時(shí)調(diào)整焊機(jī)溫度和行走速度。此次試驗(yàn)當(dāng)天,環(huán)境溫度18O℃~28O℃,風(fēng)力2~3級(jí),焊機(jī)溫度設(shè)置在350℃~380℃之間,行走速度控制在3m/min~3.sm/min,充氣檢查4條橫縫全部合格。

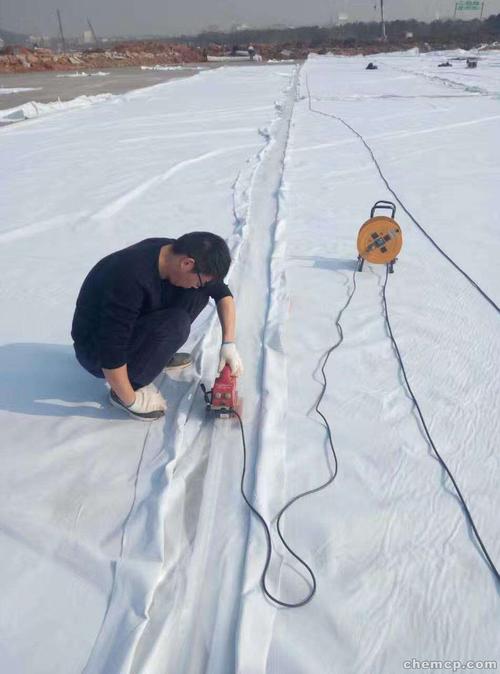

土工膜焊接時(shí),首先調(diào)整搭接長(zhǎng)度在10cm~12cm間,上游幅壓下游幅。土工膜焊接前須將土工膜焊接面上的塵土、泥土、油污等雜物清理干凈,水汽用布擦干,保持待焊接面清潔干燥。焊接時(shí)采用雙焊縫焊接,雙焊縫寬度2mm*12mm,中間形成的空腔12mm，焊機(jī)沿搭接區(qū)域中心線行走,確保兩焊縫都有12mm寬。一人操作機(jī)器,兩人在前協(xié)助整理土工膜,保證焊機(jī)行走平順。土工膜接縫焊接強(qiáng)度不得低于母材的80%,施焊時(shí)防止發(fā)生漏焊、燙傷和褶皺等缺陷。出現(xiàn)虛焊、漏焊用特制焊槍補(bǔ)焊確保滿(mǎn)足設(shè)計(jì)要求。在焊接過(guò)程中和焊接后2h內(nèi),焊接面不得承受任何拉力,嚴(yán)禁焊接面發(fā)生錯(cuò)動(dòng)。預(yù)熱時(shí),將焊接機(jī)來(lái)回移動(dòng),以免燙傷土工膜。待焊接機(jī)指示燈從紅燈變到綠燈時(shí),調(diào)節(jié)壓桿手柄使膠輪壓住土工膜開(kāi)始行走焊接,焊接過(guò)程中,注意觀察指示燈顏色,可以通過(guò)人工調(diào)整焊機(jī)速度保證焊結(jié)溫度穩(wěn)定在預(yù)設(shè)溫度上。若周?chē)鞖庾兓?適時(shí)重設(shè)溫度和速度,保證焊接質(zhì)量。
同類(lèi)文章排行
- 復(fù)合土工膜防滲工程的質(zhì)量控制與改進(jìn)探析
- 復(fù)合土工膜焊接工藝及焊縫質(zhì)量檢測(cè)技術(shù)
- 土工膜缺陷對(duì)土石壩滲流影響及安全性評(píng)價(jià)
- 防滲型復(fù)合土工膜在疏浚環(huán)保中怎樣不被風(fēng)浪破壞？
- 復(fù)合型土工膜在水利工程中的應(yīng)用及鋪設(shè)注意事項(xiàng)
- 關(guān)于魚(yú)塘防滲膜施工方法有哪些您了解嗎
- 土工布都有哪些性能要求？
- 渠道土工膜焊縫檢測(cè)及采購(gòu)和保存的質(zhì)量控制要點(diǎn)
- 什么是土工膜？土工膜有哪些材料？
- 土工織物鋪設(shè)接縫時(shí)應(yīng)采用縫合和熱粘接方式
最新資訊文章
- 復(fù)合土工膜施工前，這 3 大質(zhì)量關(guān)卡必須過(guò)
- 從阻隔滲透到抗老化，復(fù)合土工膜如何破解復(fù)雜環(huán)境施工難題？
- 土工膜鋪設(shè)的隱藏技巧：如何避免90%的漏水隱患？
- 基層處理+防滲毯鋪設(shè)：打造頂級(jí)防滲效果的秘訣！
- 垂直 vs 水平！水池防滲方案終極對(duì)決，答案讓人大跌眼鏡
- 膨潤(rùn)土防水毯施工前必看：基層檢查、環(huán)境評(píng)估、材料準(zhǔn)備攻略！
- 會(huì)呼吸的防水材料！膨潤(rùn)土防水毯的智能自修復(fù)機(jī)制大揭秘
- HDPE如何攻占高端制造市場(chǎng)？
- HDPE土工膜：化工、石化、油田領(lǐng)域的“全能防護(hù)盾”
- 暴雨季施工必備：高溫環(huán)境防滲膜焊接安全操作手
首頁(yè)
電話(huà)
QQ
聯(lián)系
