如何避免陽光照射加速工膜老化和壞損現(xiàn)象的出
（1）復合土工膜規(guī)格選擇
根據(jù)設計要求，壩坡防滲層采用規(guī)格為200g/0.5mm/200g的針刺短線滌綸兩布一膜（PE膜），幅寬均為4m。

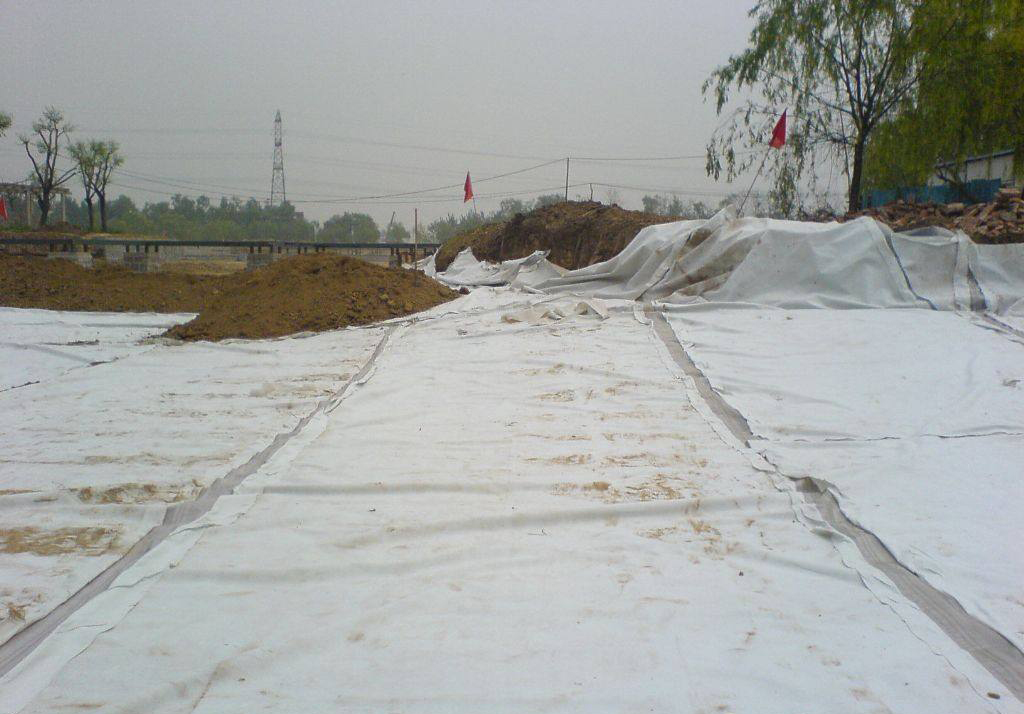

（2）復合土工膜的鋪設
施工過程中，在對大壩坡面的清潔性和平整性進行質量驗收后，相關的操作人員需要將用C25混凝土回填錨固，齒槽斷面寬1.5m、高0.5m；壩頂錨入防浪墻底，確保符合土工模長度的適宜性，在槽內回填混凝土；兩側在壩體與山體交接處挖一斷面為底寬1.0m，頂寬2.0m，深1.0m的溝槽，將土工膜錨入槽內，再土粘土夯填密實。
（3）復合土工膜的鋪設注意事項
在對大壩進行鋪設時，最好能夠在空氣濕度較低的天氣下施工，以便保證拼接的順利性，提高施工效率。采用波浪形的方式進行鋪設，注意工膜和工膜之間的松弛度，盡可能的保證工膜和坡面的貼合性，避免褶皺現(xiàn)象的出現(xiàn)。同時，施工人員在進行鋪設的過程中，一定要注意鞋子的選擇，避免工膜壞損現(xiàn)象的出現(xiàn)。
（4）復合土工膜的拼接
①本工程采用兩布一膜復合土工膜，復合土工膜的連接分2個程序進行，即下、上層無紡織布的縫接，中層PE膜的連接。無紡織布的縫接用手提縫紉機、尼龍線進行雙道縫接，搭接寬度10cm；PE膜采用焊接工藝連接，焊接工具采用自動調溫（調速）電熱模式雙道塑料熱合機。拼接包括土工布的縫接、土工膜的焊接，為了確保焊接質量，焊接應盡量在廠內進行，但為了施工方便，復合土工膜幅寬又不應太寬，必須在施工現(xiàn)場拼接。
②復合土工膜防滲性能的高低主要取決于工膜焊接工藝的好壞，因此，保證工膜焊接的科學性和合理性提高工膜防滲性能滲透的關鍵。在土工膜焊接過程中，相關的生產廠家需要委派專業(yè)的技術進行進行現(xiàn)場指導和操作，從而在整體上降低風險隱患的發(fā)生。
③焊接工藝：第一幅土工膜鋪好后，將需焊接的邊翻疊（約60cm寬），第二幅反向鋪在第一幅膜上，調整兩幅膜焊接邊緣走向，使之搭接10cm。
④焊接全部在現(xiàn)場進行，要求天氣晴好，風力3級以下，嚴禁在雨天、高溫和嚴寒天氣下施工，焊接基底表面應干燥，焊接前用電吹風吹去膜面上的砂子、泥土等臟物，再用干凈毛巾擦凈，保證膜面干凈，在焊接部分的底下墊一條長木板，以便焊機在平整的基面上行走，保證焊接質量，正式焊接前，應先根據(jù)施工氣溫、PE膜厚度，利用相同材質的PE膜進行試焊，施焊溫度為220~300℃，掌握好的焊接機溫度及行走速度，確定好施工工藝參數(shù)，再進行正式施工，焊縫應透明、平整、順直、連續(xù)。拼接焊縫兩條，每條寬10mm，兩條焊縫間留有10mm的空腔，用此空腔檢查其焊縫質量。
（5）上覆保護層
在對工膜的焊接質量進行驗收，確保質量符合國家標準后，施工人員需要在工膜的表上上面鋪設砂礫石墊層，從而有效避免陽光照射加速工膜老化和壞損現(xiàn)象的出現(xiàn)。
首頁
電話
QQ
聯(lián)系
