膨潤土防水毯哪部分起到有效防滲的主要影響因

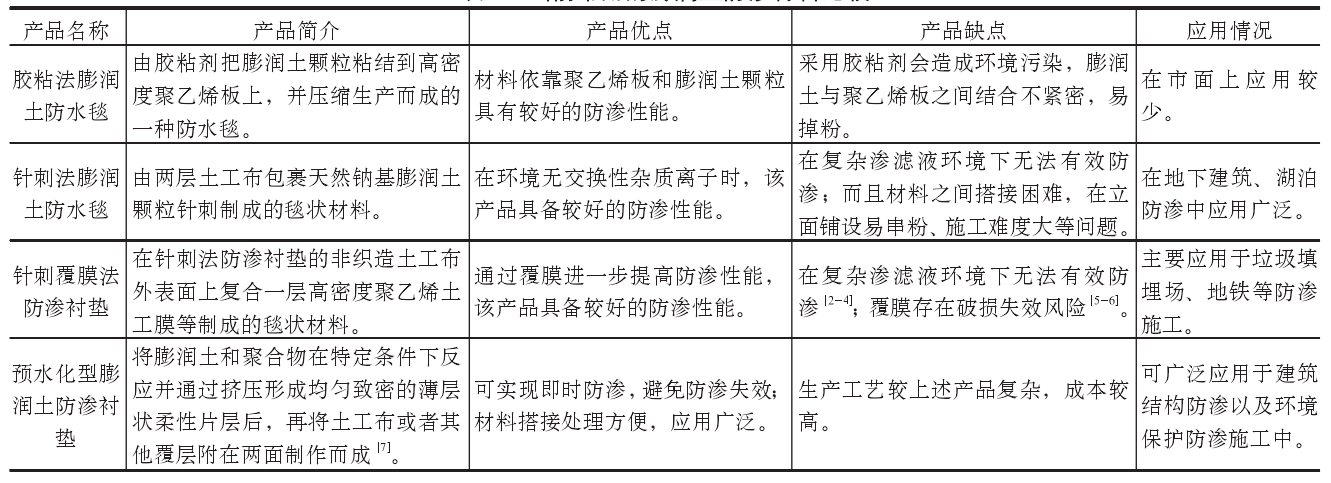

基于對(duì)膨潤土的結(jié)構(gòu)特性及其防滲技術(shù)研究，我們認(rèn)為影響膨潤土有效防滲的主要因素包括：①保證膨潤土充分吸水膨脹，由于蒙脫石的離子交換特性，環(huán)境中有些鹽離子、有機(jī)大分子、酸、堿離子等會(huì)在蒙脫石層間發(fā)生離子交換，從而給膨潤土膨脹帶來影響，導(dǎo)致膨潤土的膨脹性能變差而喪失防滲性能；②形成均勻致密防滲片層結(jié)構(gòu)，通常致密防滲層需要在0.5～0.8cm，且厚度均勻，防止厚度不足而使液體通過，防滲層顆粒間應(yīng)保持緊密排布，不留有縫隙；③保持防滲層壓覆力，通過壓覆力將膨潤土限定在有效空間內(nèi)，空間過大時(shí)顆粒松散流失會(huì)導(dǎo)致防滲失效；④材料具有較好的柔韌性，在邊坡和不平處施工具備良好的延展性。
預(yù)水化型膨潤土防滲材料的制備工藝如下：首先將優(yōu)選的膨潤土，加入一定比例的水，聚合物單體在交聯(lián)劑和引發(fā)劑等作用下，通過擠壓、捏和形成致密、均勻的團(tuán)塊；然后通過設(shè)備擠出成型一定厚度的防水片層；最后在防水片層上下覆膜后形成最終產(chǎn)品。在上述材料制備過程中，膨潤土原料的膨脹性能、交聯(lián)劑、引發(fā)劑的選擇及其用量，水的用量、反應(yīng)溫度、反應(yīng)時(shí)間、捏和以及擠出方式、片層厚度等均對(duì)產(chǎn)品的性能有影響。
根據(jù)實(shí)驗(yàn)室和試驗(yàn)研究表明，其最佳工藝條件為：膨潤土的膨脹指數(shù)必須≥20mL/2g；水分量占膨潤土質(zhì)量的30%～35%，部分水分隨聚合物單體、交聯(lián)劑和引發(fā)劑加入；聚合物單體的用量為膨潤土質(zhì)量的6%～10%，交聯(lián)劑、引發(fā)劑用量分別為聚合物單體用量的3%～5%，溫度控制在40～50℃，真空捏和反應(yīng)需要持續(xù)進(jìn)行10～30min，最后通過平板或圓環(huán)基礎(chǔ)設(shè)備進(jìn)行擠出厚度為0.5～0.8mm的片層，上下覆膜得到最終產(chǎn)品。
同類文章排行
- 復(fù)合土工膜防滲工程的質(zhì)量控制與改進(jìn)探析
- 復(fù)合土工膜焊接工藝及焊縫質(zhì)量檢測技術(shù)
- 土工膜缺陷對(duì)土石壩滲流影響及安全性評(píng)價(jià)
- 防滲型復(fù)合土工膜在疏浚環(huán)保中怎樣不被風(fēng)浪破壞？
- 復(fù)合型土工膜在水利工程中的應(yīng)用及鋪設(shè)注意事項(xiàng)
- 關(guān)于魚塘防滲膜施工方法有哪些您了解嗎
- 土工布都有哪些性能要求？
- 渠道土工膜焊縫檢測及采購和保存的質(zhì)量控制要點(diǎn)
- 什么是土工膜？土工膜有哪些材料？
- 土工織物鋪設(shè)接縫時(shí)應(yīng)采用縫合和熱粘接方式
最新資訊文章
- 復(fù)合土工膜施工前，這 3 大質(zhì)量關(guān)卡必須過
- 從阻隔滲透到抗老化，復(fù)合土工膜如何破解復(fù)雜環(huán)境施工難題？
- 土工膜鋪設(shè)的隱藏技巧：如何避免90%的漏水隱患？
- 基層處理+防滲毯鋪設(shè)：打造頂級(jí)防滲效果的秘訣！
- 垂直 vs 水平！水池防滲方案終極對(duì)決，答案讓人大跌眼鏡
- 膨潤土防水毯施工前必看：基層檢查、環(huán)境評(píng)估、材料準(zhǔn)備攻略！
- 會(huì)呼吸的防水材料！膨潤土防水毯的智能自修復(fù)機(jī)制大揭秘
- HDPE如何攻占高端制造市場？
- HDPE土工膜：化工、石化、油田領(lǐng)域的“全能防護(hù)盾”
- 暴雨季施工必備：高溫環(huán)境防滲膜焊接安全操作手
首頁
電話
QQ
聯(lián)系
