人工湖復合土工膜缺陷如何修復

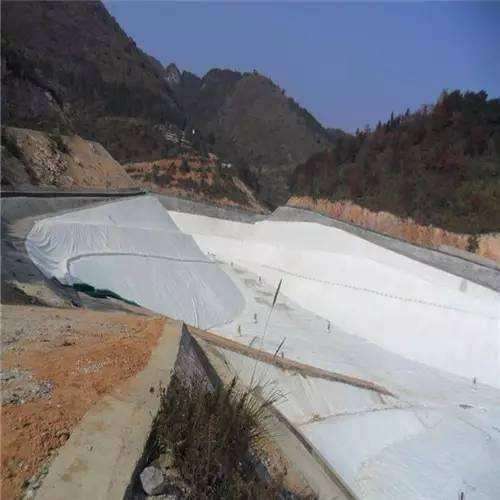

1.缺陷的確認
在土工膜攤鋪完成后，采用目測檢查以及撕裂檢查方式，如果發(fā)現(xiàn)可疑缺陷部位，可采用真空檢測或者充氣檢測方式判斷缺陷，對施工不合格區(qū)域做好標記，并采用復合土工膜進行修復。
2.缺陷修復設備以及工藝
對于經(jīng)現(xiàn)場監(jiān)測實驗確認土工膜焊縫存在明顯缺陷的，可采用手持式塑料焊槍手持式半自動爬行熱合熔焊接機進行修補。對于修補所用材料、設備和修補方案，均應通過監(jiān)理工程師確認，并在施工過程中實施旁站監(jiān)理。
3.孔洞修補工藝
對于破損部位復合土工膜，采用角磨機進行適當打磨處理，打磨范圍應略大于缺陷范圍，并做好表面清理，保持干燥。采用土工膜砧結面用角磨機打毛，并進行清理，然后再利用手持式半自動爬行熱合熔焊接機，將上下兩層復合土工膜進行熱熔黏接。
4.土工膜焊縫虛焊漏焊修補工藝
如果虛焊漏焊長度在50mm以內(nèi)，則裁剪漏焊部位前后100mm長度范圍的上層雙焊縫搭接邊至焊縫黏結范圍，使用角磨機對焊料黏結范圍進行打毛處理，并清理干凈，采用手持式塑料焊槍進行修補，對于焊縫寬度，應控制在20mm以上。如果虛焊漏焊長度在50mm以上，則裁剪漏焊部位前后120mm長度范圍的上層雙焊縫搭接邊至焊縫黏結范圍，采用孔洞修補工藝實時外貼土工膜修補。
5.土工膜接頭缺陷修補工藝
對于復合土工膜接頭部位，采用角磨機進行適度打毛，打磨范圍應略大于所需修補的土工膜，清理表面，并保持表面干燥，然后再利用手持式半自動爬行熱合熔焊接機，將上下兩層復合土工膜進行熱熔黏接。
6.修復后的檢查
在復合土工膜攤鋪缺陷修復完成后，采用現(xiàn)場焊縫檢查方式進行檢測，對檢測不合格部位進行再次修復處理，直至檢測合格。
7.復合土工膜防護
復合土工膜在紫外線照射下容易老化，因此不能長時間暴露在陽光下。對此，在復合土工膜攤鋪施工中，可邊鋪邊壓保護層。對于土工膜焊接完成部分也應做好防護管理，避免發(fā)生損傷、移位等問題。
首頁
電話
QQ
聯(lián)系
