（1）上壩

上壩為兩側擋水,外庫為上游,內庫為下游,壩體從上游到下游依次為：現澆混凝土護坡板、濾水無紡布、壩殼、心墻砂保護區、心墻土工膜、下游護坡板下濾水無紡布、現澆混凝土護坡板、下游排水棱體。其中上下游均采用C25混凝土護坡板,上游板厚20cm,下游板厚15cm,砼板尺寸為4.0m×4.0m。坡面設置間距2m×2m的PVC管排水孔,孔徑150mm,混凝土強度等級C25F200W6。上下游護坡板下均鋪設一層濾水無紡布,無紡布采用滌綸長絲非制造布,規格為200g/m2。上壩壩殼料取料及填筑要求同下壩。心墻砂保護區厚1m,位于壩體中央,該區砂要求同下壩土工膜下砂保護層。心墻土工膜規格要求同下壩斜墻土工膜。下游排水棱體中反濾料厚度0.3m,排水料厚2m。其中反濾料要求同下壩,排水料采用砂礫料配制,粒徑要求Dmax≤150mm,Dmin≥5mm,填筑指標Dr≥0.75。

（2）下壩

壩體從上游到下游依次為：現澆混凝土護坡板、砂漿墊層、兩布一膜、砂保護層、壩殼、下游護坡、下游坡腳排水溝。

1）上游現澆混凝土護坡板

位于上游壩坡面,為現澆混凝土板,厚度20cm,砼板尺寸為4.0m×4.0m。坡面設置間距2m×2m的PVC管排水孔,孔徑150mm,混凝土強度等級C25F200W6。

2）砂漿墊層

膜上鋪設5cm厚的砂漿墊層,砂漿強度等級為M10,鋪設范圍同土工膜。

3）兩布一膜

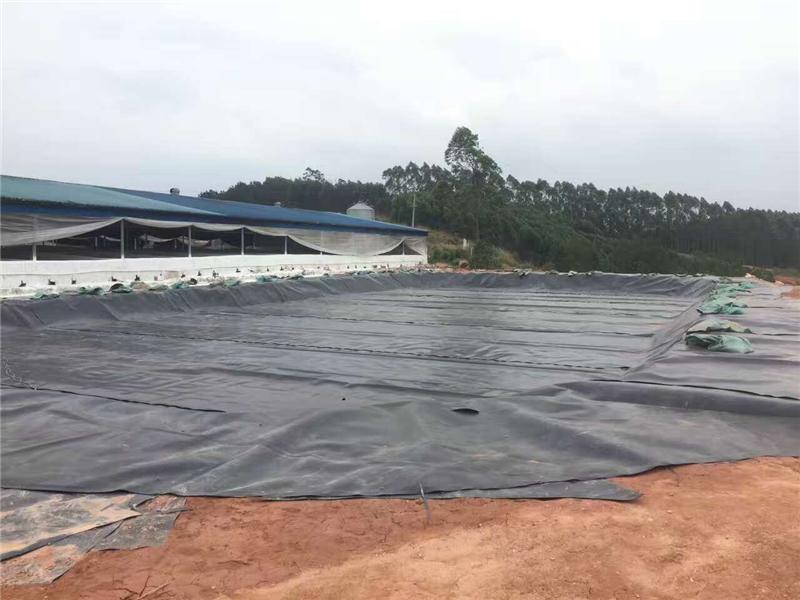

位于上游護坡板下,土工膜采用高密度聚乙烯土工膜,膜厚0.5mm,土工布采用長纖針刺非織造土工布,布重200g/m2+200g/m2?？紤]壩坡水位起降等不利因素,土工膜膜厚取值為0.5mm。

4）砂保護層

膜下鋪設10cm厚的砂保護層,粒徑要求小于5mm,填筑指標Dr≥0.75,鋪設范圍同土工膜。

5）壩殼

位于壩體砂保護層下游,采用C1、C2料場砂礫料填筑而成,填筑指標Dr≥0.85。其填筑頂高程為823.000m,砂礫料填筑區上游邊坡為1∶2.25,填筑區下游邊坡為1∶2.0。

6）下游護坡

下游護坡采用0.5m×0.5m預制網格梁護坡。

7）下游坡腳排水溝

坡底布置干砌石排水溝,排水溝底寬0.5m,坡比1∶2,深0.75m,由內至外分別為20cm砂礫石反濾料,30cm厚干砌石。其中反濾料級配要求為D≤20mm,小于0.075mm含量≤5%,填筑指標Dr≥0.75。
