土工膜材料質(zhì)量控制是土工膜鋪裝施工質(zhì)量控制的關(guān)鍵，高標(biāo)準(zhǔn)的材料質(zhì)量是確保最終施工質(zhì)量的基礎(chǔ)。首先，土工膜的選擇，需要嚴(yán)格按照施工要求進(jìn)行。以HDPE土工膜為例，其標(biāo)準(zhǔn)厚度范圍在0.75~3.0mm，不同工程要

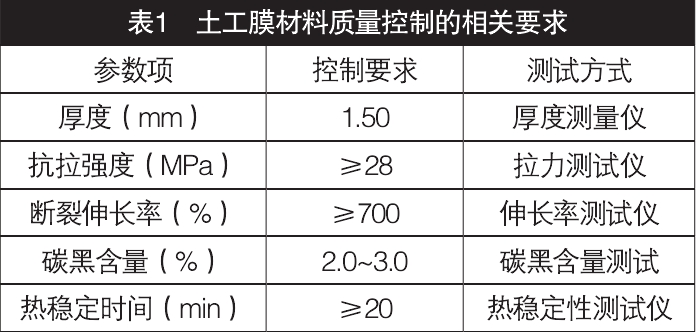

求選擇不同標(biāo)準(zhǔn)厚度的土工膜。具體選擇時，對于一般的土建工程，推薦使用1.5mm厚的土工膜；而在地質(zhì)條件復(fù)雜或負(fù)荷較大的項目中，應(yīng)選擇2.0mm或以上厚度的土工膜。對于HDPE土工膜的物理性能，其抗拉強(qiáng)度應(yīng)不低于28MPa，斷裂伸長率應(yīng)在700%以上。此外，土工膜的碳黑含量應(yīng)控制在2.0%~3.0%，以確保其抗老化性能。在抽樣檢測中，土工膜的熱穩(wěn)定時間應(yīng)不低于20min，熔體流動速率（MFR）應(yīng)在0.1~1.0g/(10min)范圍內(nèi)，確保材料加工和應(yīng)用性能穩(wěn)定。土工膜材料質(zhì)量控制的相關(guān)要求見表1。

其次，土工膜鋪裝施工前，進(jìn)行質(zhì)量檢測至關(guān)重要。對于每批土工膜，應(yīng)至少抽取5%的樣本進(jìn)行檢測。檢測內(nèi)容包括厚度一致性、抗拉強(qiáng)度、斷裂伸長率及抗穿刺性能。例如，在抗穿刺性能測試中，土工膜應(yīng)能承受不低于550N的穿刺力。此外，還需對土工膜進(jìn)行老化測試，確保其在紫外線照射下能保持性能穩(wěn)定。土工膜老化測試中，通常采用高壓汞燈，模擬自然光照條件下的加速老化，測試周期不少于1500h。在運輸過程中，應(yīng)避免土工膜受到機(jī)械損傷，如被尖銳物體劃傷或壓破。對于已經(jīng)運輸?shù)绞┕がF(xiàn)場的土工膜，應(yīng)妥善存放在干燥、清潔的環(huán)境中，直至使用。
