揮發(fā)性有機(jī)化合物在填埋場襯墊中的土工膜運(yùn)移時，主要有以下３個連續(xù)過程：VOC在土工膜和滲濾液之間的分配過程；VOC在土工膜中的擴(kuò)散；VOC在土工膜和下伏介質(zhì)孔隙水之間的分配過程。

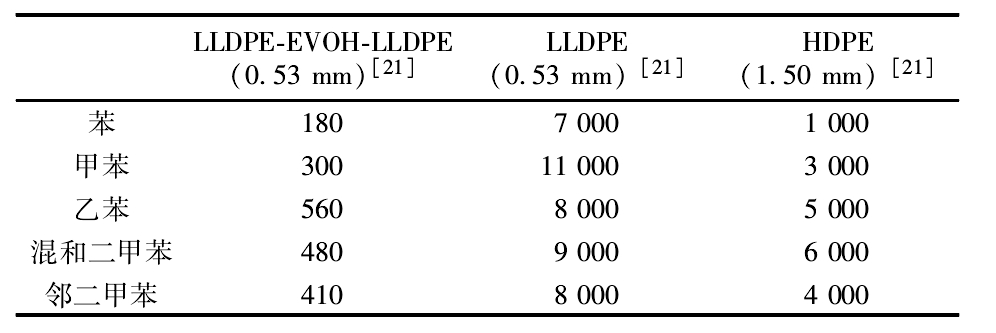

苯系物通過LLDPE-EVOH-LLDPE土工膜、LLDPE土工膜以及HDPE土工膜的滲透系數(shù)。結(jié)果表明，與同等厚度的LLDPE土工膜相比，含有EVOH的LLDPE-EVOH-LLDPE土工膜比通過LL-DPE的滲透系數(shù)低１～２個數(shù)量級。以乙苯為例，乙苯通過0.53ｍｍEVOH土工膜的滲透系數(shù)是通過相同厚度的LLDPE土工膜的滲透系數(shù)低7％。與傳統(tǒng)的1.5ｍｍ的HDPE土工膜相比，0.53ｍｍ的LLDPE-EVOH-LLDPE土工膜的滲透系數(shù)更小，表現(xiàn)出更好的阻隔性能。

通過LLDPE土工膜和LLDPE-EVOH-LLDPE土工膜的滲透系數(shù)，得到PFOA和PFOS通過LLDPE-EVOH-LL-DPE土工膜的滲透系數(shù)小于LLDPE土工膜，表現(xiàn)出更好的阻隔性能。

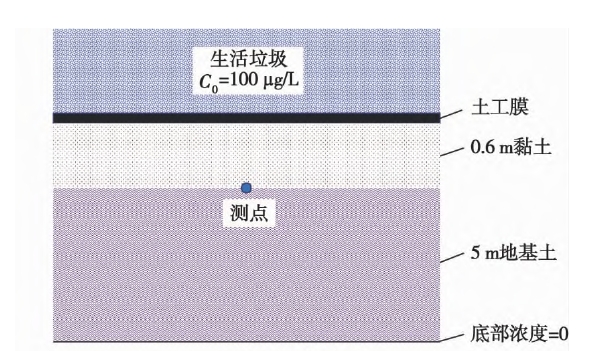

試驗測得的土工膜分配系數(shù)和擴(kuò)散系數(shù)，采用數(shù)值方法分別模擬甲苯在HDPE土工膜復(fù)合襯墊和EVOH土工膜復(fù)合襯墊的運(yùn)移。HDPE土工膜復(fù)合襯墊由1.5ｍｍ的HDPE土工膜和0.6ｍ黏土組成，EVOH土工膜復(fù)合襯墊由1.5ｍｍ的EVOH土工膜和0.6ｍ黏土組成，計算得到的復(fù)合襯墊底部甲苯濃度隨時間變化規(guī)律。通過實驗可以看出，當(dāng)?shù)撞繚舛却笥冢昂?，HDPE土工膜復(fù)合襯墊底部均大于EVOH土工膜復(fù)合襯墊底部甲苯濃度。例如，20年時HDPE土工膜復(fù)合襯墊底部的濃度是EVOH土工膜復(fù)合襯墊底部的2.8倍。EVOH土工膜能夠有效提升復(fù)合襯墊對甲苯的防滲效果。
